Cómo detectar fugas ocultas

​Aire comprimido, gas y vacío
Fluke 1
El primer paso para restañar las fugas en sistemas de aire comprimido, gas y vacío es realizar una estimación de la carga de fuga existente.
|

Muchos sistemas de aire comprimido, gas y vacío no se encuentran en óptimas condiciones debido al desgaste y las malas prácticas de mantenimiento, lo que contribuye al peor desperdicio de todos: las constantes fugas. Estas pueden estar ocultas tras las máquinas, en puntos de conexión, tuberías elevadas o tubos agrietados y latiguillos en mal estado.


Los sistemas de aire comprimido, gas y vacío son una fuente fundamental de energía convertida en la industria. Son, además, más accesibles que otros recursos como la electricidad, ya que los compresores están por todas partes en las fábricas actuales: permiten el funcionamiento de máquinas, herramientas, robots, sistemas láser, sistemas de manipulación de productos, etc.


Fluke 2


Algunos de estos equipos de aire comprimido, gas y vacío no destacan por sus condiciones condiciones por desgaste o malas prácticas de mantenimiento, lo que contribuye a las fugas. Estas pérdidas se acumulan rápidamente y pueden provocar tiempos de inactividad.


El alto coste del aire desperdiciado

Según el Departamento de Energía de EE.UU., una sola fuga de 3 mm en una línea de aire comprimido puede llegar a costar más de 2500 dólares al año. Esta institución calcula que, en dicho país, una planta de tipo medio con un mantenimiento deficiente puede desperdiciar el 20% de su capacidad total de producción de aire comprimido debido a las fugas.


Para neutralizar la pérdida de presión por fugas, adquirir un compresor más grande de lo necesario incrementa el coste energético

El gobierno de Nueva Zelanda, dentro de su proyecto de sostenibilidad denominado Target Sustainability (Objetivo Sostenibilidad), calcula que las fugas pueden ser responsables del 30% al 50% de las pérdidas de capacidad de un sistema de aire comprimido.


La rápida detección de fugas de aire comprimido, gas y vacío es un solo factor a la hora de encontrar beneficios ocultos. Las fugas de aire también pueden provocar gastos de capital, repetición de trabajos, periodos de inactividad o problemas de calidad y aumentos de costes de mantenimiento.


Para neutralizar el problema de la pérdida de presión por las fugas, los operadores suelen compensar en exceso adquiriendo un compresor más grande de lo necesario, lo que requiere un importante desembolso y aumenta los costes energéticos.


Asimismo, las fugas pueden hacer que los equipos que dependen del aire sufran averías por la baja presión del sistema. Esto puede provocar retrasos en el proceso de producción, tiempos de inactividad imprevistos, problemas de calidad, reducción de la vida útil de la maquinaria y la necesidad de un mayor mantenimiento para volver a poner en marcha los compresores.


Las fugas pueden hacer que los equipos que dependen del aire sufran averías por la baja presión del sistema

Por ejemplo, el jefe de Mantenimiento de un fabricante estadounidense afirma que una presión baja en una de sus herramientas de apriete puede llegar a provocar defectos en los productos. "Las unidades mal apretadas, bien sea por defecto o por exceso, pueden provocar campañas de retirada de los productos, lo que también obliga a emplear más horas de mano de obra en algo que debería haber sido un proceso totalmente normal. Es dinero tirado a la basura en pérdida de beneficios y de unidades. En el peor de los casos, incluso perdemos pedidos por no poder atender la demanda".


Captura de pantalla 2022 11 15 130824


No es de extrañar que tanto las compañías de suministro como la industria y el gobierno tengan en el punto de mira los sistemas de aire comprimido como una fuente potencial para reducir costes. Las fugas provocan pérdidas a todos los niveles, por lo que corregirlas puede ahorrar dinero al operador y evitar que la compañía tenga que añadir más capacidad a su sistema.


Dificultad en la reparación de fugas

Muchas plantas e instalaciones no tienen un programa de detección de fugas. Además, encontrarlas y repararlas no es fácil. Determinar la cantidad de desperdicio y el coste requiere especialistas o consultores en energía con analizadores y registradores para verificar los sistemas de aire.


El cálculo sistemático del ahorro en el coste anual que supondría la eliminación de las fugas puede justificar la viabilidad de un proyecto.


Las prácticas aplicadas tradicionalmente a la detección de fugas son bastante primitivas

Las auditorías energéticas de sistemas de aire comprimido a menudo se realizan a través de acuerdos con empresas, administraciones y organizaciones no gubernamentales (ONG). Una de estas iniciativas es Compressed Air Challenge (CAC), en la que dichos grupos colaboran voluntariamente.


Su único objetivo es ofrecer información y material didáctico sin relación con ningún producto en concreto, para ayudar así a las empresas a generar y usar aire comprimido con la máxima eficiencia y sostenibilidad.


¿Por qué no es eficaz la detección de fugas por ultrasonidos?

Las prácticas aplicadas tradicionalmente a la detección de fugas son bastante primitivas. Un conocido método consiste escuchar posibles silbidos, que son prácticamente imposibles de oír en muchos entornos, y pulverizar agua jabonosa en la zona en la que se sospecha que existe una fuga, lo que resulta engorroso, sucio y puede provocar resbalones.


En la actualidad, el mejor instrumento para buscar fugas en compresores es un detector acústico por ultrasonidos, un dispositivo electrónico portátil que reconoce los sonidos de alta frecuencia asociados a fugas de aire.


Los detectores por ultrasonidos ayudan a localizar las fugas, pero requieren mucho tiempo y normalmente los equipos de reparación solo pueden emplearlos durante una parada planificada, mientras deberían estar realizando el mantenimiento de otras máquinas vitales.


Existe una tecnología de detección de fugas que puede señalar con precisión su localización a 50 m de distancia

Asimismo, estos aparatos exigen que el operario se sitúe cerca del equipo para detectar las fugas, lo que hace que sea complicado utilizarlas en zonas de difícil acceso, como techos o detrás de otros equipos.


Además del tiempo que se tarda en encontrar las fugas mediante el agua jabonosa o los detectores por ultrasonidos, estas técnicas conllevan riesgos de seguridad al intentar detectar fugas en instalaciones aéreas o bajo los equipos, ya que subirse a escaleras o gatear alrededor de los equipos puede suponer un peligro.


Detección de fugas de aire comprimido

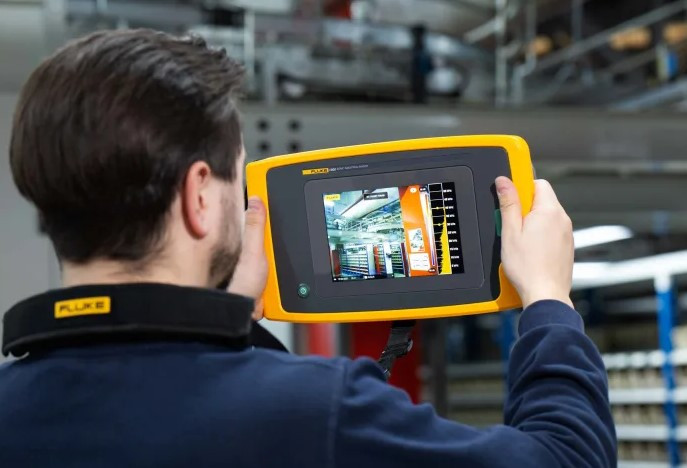

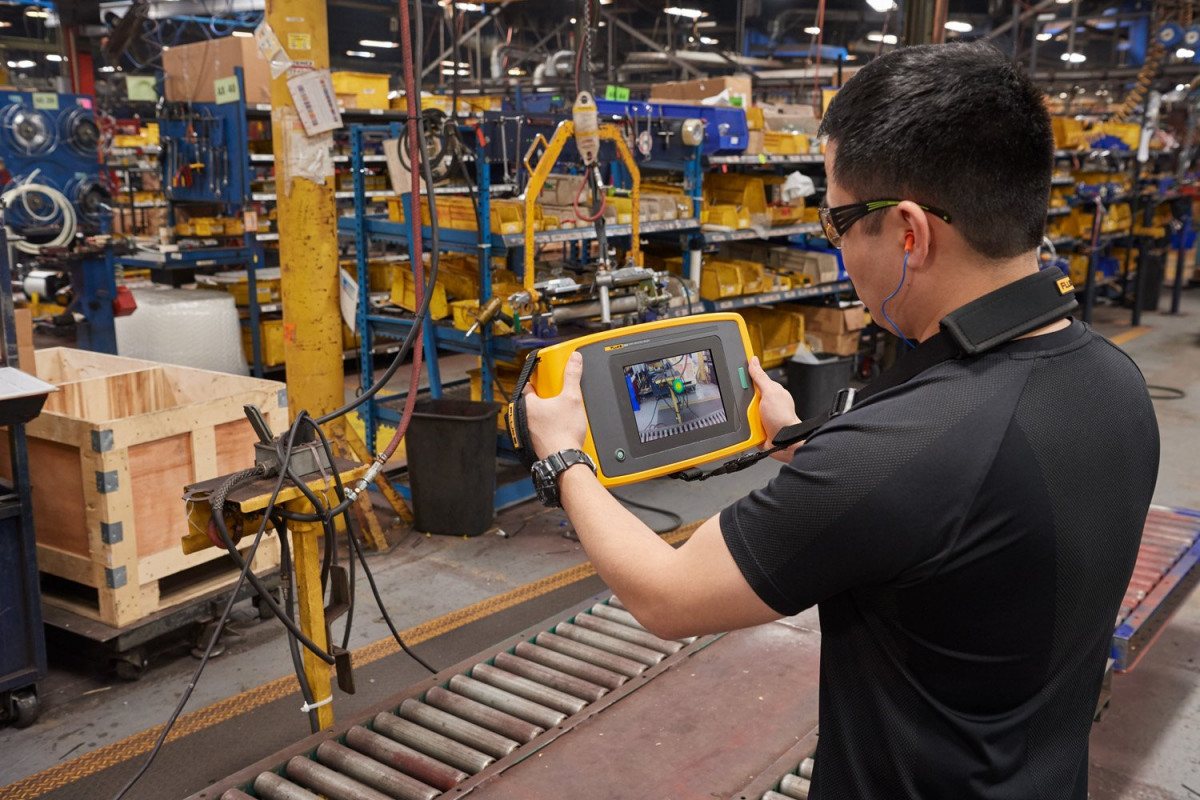

Existe una tecnología de detección de fugas que puede señalar con precisión su localización a 50 m de distancia, en un entorno ruidoso y sin apagar los equipos. Fluke ha desarrollado una cámara industrial que hace precisamente eso con la cámara acústica industrial Fluke ii900.


Esta nueva cámara acústica industrial, capaz de detectar un rango más amplio de frecuencias que los aparatos de ultrasonidos tradicionales, ofrece, gracias a la nueva tecnología SoundSight™, una mejor exploración visual de las fugas de aire, similar a las de los puntos calientes de las cámaras termográficas.


Detectar y arreglar de forma eficiente las fugas puede redundar en una reducción de costes sustancial en los negocios que dependan de aire comprimido

Dispone de una matriz acústica de pequeños micrófonos hipersensibles que detectan ondas de sonidos y ultrasonidos. Reconoce una fuente de sonido en la ubicación de una posible fuga y, a continuación, aplica algoritmos patentados que interpretan el sonido como una fuga.


Los resultados generan una imagen SoundMap™, un mapa en color superpuesto en la imagen de luz visible en el que aparece el lugar exacto en el que está la fuga.


Las zonas de gran tamaño se pueden explorar de forma rápida, lo que ayuda a localizar las fugas mucho antes que con otros métodos. Además, se puede filtrar por intensidad de rangos de frecuencia.


¿Cuánto aire se desperdicia?

El primer paso para restañar las fugas en sistemas de aire comprimido, gas y vacío es realizar una estimación de la carga de fuga existente. Es previsible que haya alguna fuga (menos del 10%), pero todo lo que sobrepase este valor se considera un desperdicio. El primer paso consiste en determinar la carga de fuga actual para utilizarla como referencia y compararla con los resultados obtenidos.


El mejor método para estimar la carga de fuga se basa en el sistema de control. Si se dispone de un sistema con controles de arranque/parada, simplemente arranque el compresor cuando no haya demanda en el sistema, después de cerrar o al terminar un turno. A continuación, hay que tomar varias lecturas de los ciclos del compresor para determinar el tiempo medio de descarga del sistema cargado. Sin ningún equipo en funcionamiento, la descarga del sistema se debe a las fugas.


Fuga (%) = (T x 100) ÷ (T + t)T = tiempo de carga (minutos), t = tiempo de descarga (minutos)


Para estimar la carga de fuga en sistemas con estrategias de control más complejas, hay que colocar un manómetro a continuación del volumen (V, en metros cúbicos o pies cúbicos) incluidos todos los receptores, sistemas de alimentación y tuberías. Sin demanda en el sistema, excepto las fugas, ponga el sistema a la presión de funcionamiento normal (P1, en psig). Seleccionar una segunda presión (P2, aproximadamente la mitad del valor de P1) y medir el tiempo (T, en minutos) que tarda la presión del sistema en caer hasta P2.


Fuga (l/s de aire libre) = [(V x (P1 – P2) ÷ (T x 101325)] x 1,25


El multiplicador 1,25 corrige la fuga a presión normal del sistema, por lo que tiene en cuenta la reducción de la fuga a medida que desciende la presión del sistema.


Detectar y arreglar de forma eficiente las fugas puede redundar en una reducción de costes sustancial en los negocios que dependan de aire comprimido. Al reparar las fugas, las empresas no solo ahorran energía, también mejoran los niveles de producción y prolongan la vida útil de sus equipos.


Dónde se pueden encontrar fugas

  •         Acoplamientos
  •         Conductos
  •         Tubos
  •         Empalmes
  •         Uniones de tubería roscadas
  •         Sistemas de desconexión rápida
  •         FRL (combinaciones de filtros, reguladores y lubricadores)
  •         Sifones para drenaje de condensación
  •         Válvulas
  •         Bridas
  •         Embalajes
  •         Depósitos de retención neumática
